I. Procedura doboru oraz zmiany uszczelki głowicy w silniku Perkins serii 100.

Uwaga: Jeśli nie zostanie uzyskana prawidłowa wysokość tłoka powyżej lub poniżej bloku cylindrów, może dojść do uszkodzenia silnika. Różnica pomiędzy najwyższą i najniższą wysokością tłoka nie może przekraczać 0,1 mm.

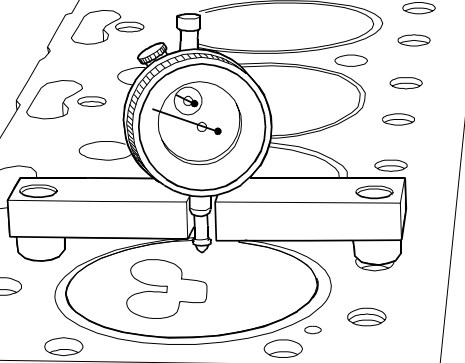

Pomiar różnicy wysokości tłoka do czoła bloku silnik Perkins

1 Ustaw narzędzie do pomiaru wysokości tłoka na powierzchni bloku cylindrów i obróć pokrętło wskaźnika do położenia zerowego.

2 Obracaj wał korbowy, aż korona tłoka znajdzie się w przybliżeniu w górnym martwym punkcie (GMP).

3 Ostrożnie połóż narzędzie ponad górną częścią tłoka, tłok miernika styka się z tłokiem nad osią sworznia.

4 Obracaj wał korbowy, aby upewnić się, że tłok znajduje się w najwyższym położeniu i zanotuj wskazanie manometru.

Uwagi: Jeżeli zmieniono lub zeszlifowano  blok cylindrów, wał korbowy, korbowody lub tłoki, należy sprawdzić wysokość tłoka i zastosować odpowiednią uszczelkę grubości. Jeśli używany jest oryginalny tłok, upewnij się, że jest on zamontowany na prawidłowym korbowodzie i jest używany w oryginalnym cylindrze.

Silnik

Występ nad powierzchnią czołową bloku cylindrów

Grubość uszczelki

103-10

0,45 do 0,55mm

1,1mm

0,56 do 0,65mm

1,2mm

0,66 do 0,77mm

1,3mm

103-13
103-15

0,60 do 0,70mm

1,3mm

0,71 do 0,80mm

1,4mm

104-19

0,50 do 0,60mm

1,2mm

0,61 do 0,70mm

1,3mm

Silnik

Występ pod powierzchnią czołową bloku cylindrów

Grubość uszczelki

102-05

-0,30 do -0,15mm

0,5mm

-0,16 do +0,05mm

0,6mm

103-07

-0,40 do -0,25mm

0,4mm

-0,26 do -0,15mm

0,5mm

104-22

-0,45 do -0,30mm

0,4mm

-0,29 do -0,20mm

0,5mm

II Montaż uszczelki

Uwaga!

Przed montażem upewnij się czy powierzchnia bloku, głowicy i uszczelki jest czysta

Śruby przed montażem należy naoliwić olejem silnikowym.

Zaleca się zastosowanie nowych śrub do przykręcenia głowicy.

Momenty dokręcania śrub głowicy

102-05, 103-07

37Nm

103-10

51Nm

103-13, 103-15, 104-19, 104-22

100Nm

  1. 102-05,

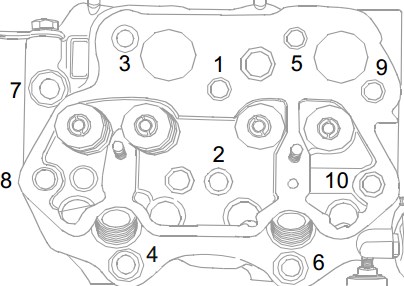

    Kolejność przykręcania śrub głowicy Perkins 102-05

  1. 103-07,103-10, 103-13, 103-15

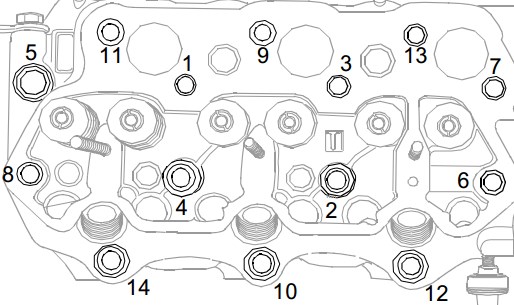

    Kolejność przykręcania śrub głowicy Perkins 103-07, 103-10, 103-13, 103-15

    3. 104-19, 104-22

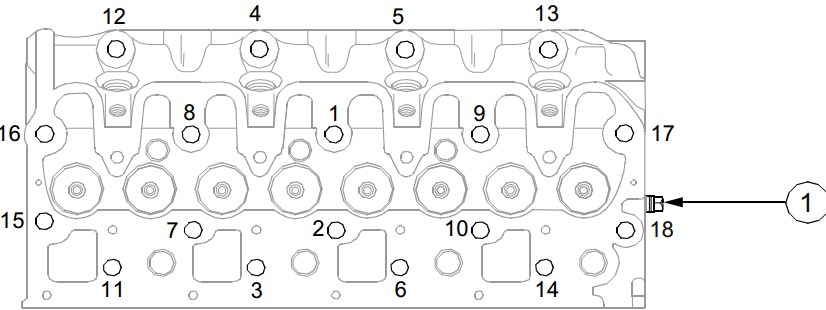

    Kolejność przykręcania śrub głowicy Perkins 104-19, 104-22,
